TXC-5智能超声波（超声波谐振电源）系统说明

TXC-5智能超声波电源概述：

    迈能超声波筛分系统是一种简单实用、可靠的筛分系统，是当前网孔堵塞的最有效的解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大技术突破。

TXC-5智能超声波电源结构：

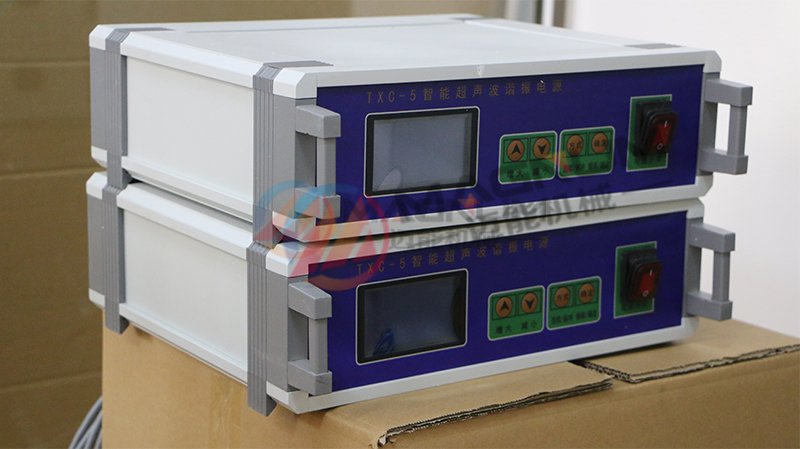

    超声波谐振电源： 液晶显示窗口，38KHz高频大功率超声波谐振电源。内置微电脑芯片，可根据超声波的不同状态进行全程数字频率自动跟踪，无需人工调整，操作简单方便。长时间工作振荡器发热量低，工作状态稳定。

1、高频连接线：超声波振荡器与超声波谐振电源之间采用电缆连接。

2、连接器： 航空连接插件。

3、振荡器： 高性能超声波转换器件。

4、超声波网架： 由外网架与共振环组成。

5、筛网： 适用于10目~635目。

TXC-5智能超声波电源基本工作原理：

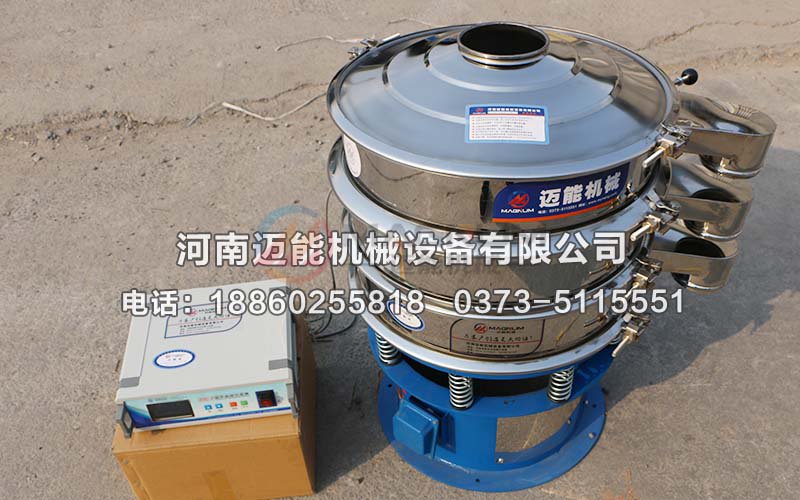

    迈能超声波筛分系统由超声波谐振电源、振荡器、共振环组成。超声波谐振电源产生的高频电振荡由振荡器转换成高频正弦形式的纵向振荡波，这些振荡波传到共振环上使共振环产生共振，然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时，叠加上超声波振动，既可防止网孔堵塞，又可提高筛分产量和质量。

一般技术数据：

TXC-5智能超声波电源：

 电源输入： 交流220V±10%   50~60Hz

 整机电流： ≤0.6A

 高频电流： ≤0.5A

 工作频率： 38KHz

 工作模式： 连续、 脉冲

 环境温度： -10~40℃

TXC-5智能超声波电源使用说明：

 超声波控制仪与旋振筛分别供电，旋振筛为三相供电，超声波电源为单相供电，二者均需可靠接地。

 超声波谐振电源后面板接线盒中有红色（正极）和黑色（负极）两个接线柱，请分别把超声波连接电缆的红色与蓝色线与之连接，并检查连接可靠。连接电缆的航空插头端与振荡器连接，并保证密封固定牢固。

 接好超声波谐振电源电源及超声波连接电缆线，检查无误后打开超声波电源开关。随着一声“滴”的声响，超声波谐振电源起动，液晶窗口显示“欢迎使用……”，并进入自检状态。几秒钟后显示窗口显示工作电流，频率自动搜索，30秒后超声波谐振电源进入正常工作状态。用手触筛网，筛网振感明显。

 超声波谐振电源共有2种工作方式：连续工作方式（液晶窗口第三行显示：“方式：  连续n”，n为1~9数字）和脉冲工作状态（液晶窗口第三行显示：“方式： 脉冲n”，n为1~2数字），正常为连续工作状态。在连续工作状态下，按“方式”键，进入脉冲工作状态。在脉冲状态下按“方式”键，返回连续工作状态。

连续工作状态：

连续工作状态可进行功率调节。在连续工作状态下按调节按键（▲、▼）可以进行功率变换，其中连续9档功率最大，连续1功率最小（选好功率档位后按“确定”键进行确认，此状态记忆保存，并重新进行一次频率调整）。请依据使用现场情况选择适当的功率。

脉冲工作状态：

在连续工作状态下按“方式”键进入脉冲工作状态。

脉冲工作状态设有2档（脉冲1、脉冲2），脉冲2档比脉冲1档脉冲间隔时间稍长。在脉冲工作状态下按调节按键，可以进行档位变换，选好档位后按“确定”键确认，此状态保存。在脉冲状态下按“方式”键，返回到连续工作状态。

TXC-5智能超声波电源其它注意事项：

    在使用超声波振动系统前，请仔细阅读本注意项，按说明操作，以免造成设备不必要的损坏。

 1、超声波谐振电源工作输入电压为交流220V。超声波功率输出由机箱后面板接线盒引出线。其中棕（红）色为“+”极，兰（黑）色为“-”极。接线时一定要注意电压极性，不准接错线。

 2、在能够满足生产要求的情况下，功率档位调低些较好。

 3、网架没有负载即网架没有绷网的时候，请勿打开超声波电源。否则，容易造成电源过流和网架及振荡器的损坏。

 4、筛网一定要绷紧，否则影响超声波输出及振动效果，建议使用装网工具装网。

 5、振荡器引出线航空插头插好后把螺丝上紧（航空插头螺丝锁不紧，长期振动会造成螺纹磨损，进而导致插头故障），并用绝缘胶带缠好，防止进灰尘。

 6、振荡器连接线呈弧形向框体外出线，注意胶管不要磨底框。

 7、在机器开动前检查振荡器与连接线插头的螺母是否上紧，振荡器与网架是否上紧。在使用过程中，注意机箱与振荡器间连接线的保护，连接线及振荡器插座要注意防潮，连接插头及插座不准进水。

 8、如果物料导电，请把超声波连接线加长，把超声波谐振电源与筛分现场隔离，以防止物料进入电源箱中引起短路。

 9、如发现机箱中风扇噪音大，或转动不畅，请更换风扇。机箱放在通风处，勿包裹或覆盖其它物品。

 10更换筛网时，网架内环（共振环）上的残胶用锋利的壁纸刀刮去，请勿用角磨机砂轮打磨，以防止破坏共振环。

 11、每套超声波包括一台谐振电源，一个振荡器，一个网架。三者请编号配套使用效果更佳，勿与其它超声波混淆。

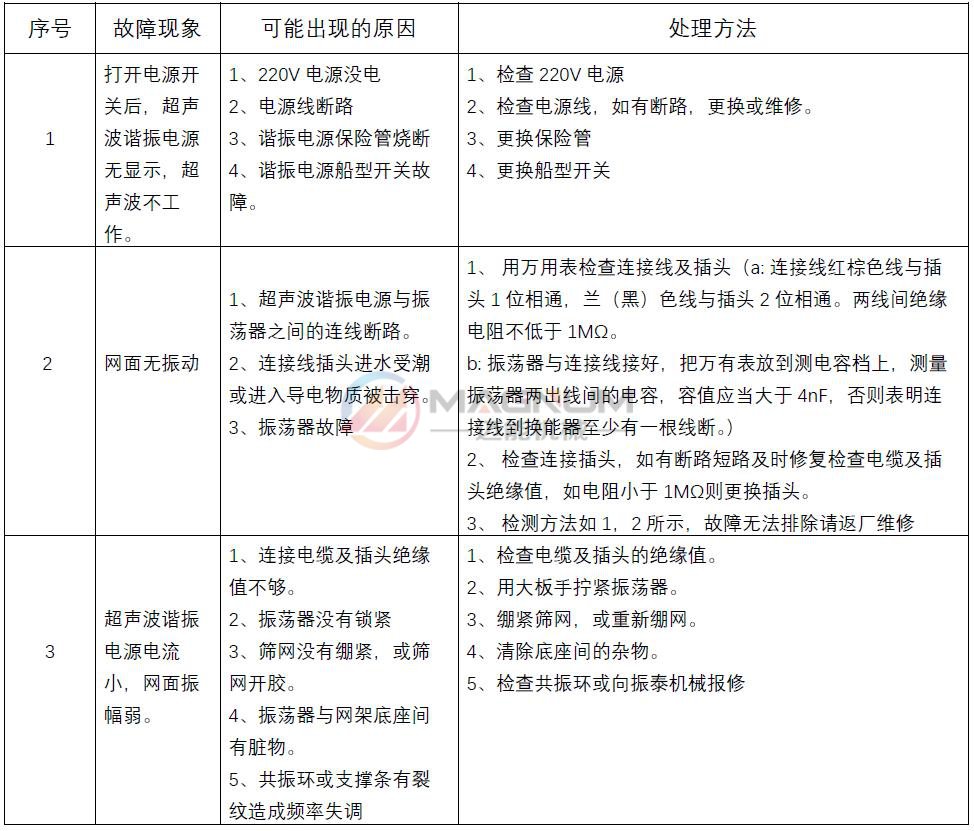

TXC-5智能超声波电源常见故障及处理：
